Você entra no banheiro, acende a luz e a sombra do próprio corpo cobre o lado do rosto que você precisa enxergar no espelho. Ou o interruptor fica atrás da porta, e você tateia a parede no escuro. Resolver isso é planejar a iluminação de banheiro antes de comprar luminária: definir quantos pontos existem, onde ficam e como cada um é comandado, respeitando as regras da NBR 5410 para áreas molhadas. Abaixo você encontra o passo a passo para separar comandos, prever tomadas com segurança e montar um orçamento sem surpresa.

O que é um ponto de luz e por que ele vem antes da luminária

Ponto de luz é o conjunto caixa, cabo, interruptor e luminária. A função de cada ponto define onde passa a fiação e onde ficam os comandos, então essa decisão precisa vir antes da escolha do modelo. No banheiro, a NBR 5410 trata o ambiente como área molhada, o que muda as regras de tomadas, quadros e proteção. Comece listando a função de cada ponto: luz geral, luz do espelho, luz do box e, se fizer sentido, luz de emergência.

Quantos pontos de luz o banheiro precisa

Não existe número único, mas a lógica funcional costuma pedir três pontos: teto, espelho e box. Banheiros pequenos funcionam bem com dois pontos bem posicionados; banheiros grandes ou com dois espelhos pedem três ou quatro para eliminar sombra.

Luz geral

É a do teto, responsável por clarear o ambiente inteiro. Deve ser acionada na entrada, com interruptor simples ou paralelo conforme o número de portas. Em banheiro sem janela, essa luz precisa dar conta da limpeza e da circulação noturna.

Luz do espelho

É o ponto que evita sombra no rosto. A luz deve vir das laterais ou de cima, nunca apenas de trás de quem se olha. Arandelas laterais, perfil de LED ou luminária sobre o espelho resolvem. Comando separado ajuda, porque nem sempre você quer acender tudo ao entrar.

Luz do box

Ilumina a área do chuveiro sem ofuscar. Luminárias embutidas no teto, com grau de proteção adequado para área molhada, são as mais usadas. O comando pode ser independente ou junto com a luz geral, conforme o hábito da casa.

Como separar comandos e escolher interruptores

Separar comandos é decidir o que acende junto e o que acende sozinho. A regra prática: um interruptor na entrada para a luz geral, um próximo ao espelho para a luz do espelho e, havendo box iluminado, um terceiro comando. Em banheiro com duas entradas, use interruptor paralelo (three-way) para acender a luz geral de qualquer porta.

• Simples: acende um ponto.
• Paralelo (three-way): acende o mesmo ponto de dois locais diferentes.
• Intermediário: usado quando há três ou mais pontos de comando para o mesmo circuito.
• Bipolar: indicado para cargas maiores, como chuveiro elétrico, e para separação segura de fases.

Evite concentrar todos os comandos em uma caixa única se isso obrigar a pessoa a atravessar o banheiro molhado. A posição dos interruptores deve seguir o fluxo de uso: entrar, acender, usar, sair.

Tomadas no banheiro: o que a NBR 5410 exige

A NBR 5410 estabelece condições específicas para tomadas em áreas molhadas. Em banheiros, tomadas comuns não devem ficar ao alcance da área do chuveiro ou da banheira. Posicione-as longe de respingos diretos, com proteção adequada e, quando possível, em circuito separado protegido por DR.

DR e DPS: por que entram nessa conversa

O DR (dispositivo diferencial residual) desliga o circuito quando detecta fuga de corrente, reduzindo o risco de choque. O DPS (dispositivo de proteção contra surtos) protege equipamentos contra picos de tensão. No banheiro, o DR é especialmente importante para tomadas e para o chuveiro elétrico. Os dois ficam no quadro de distribuição, com dimensionamento compatível com os circuitos.

Erros comuns ao organizar a iluminação do banheiro

Boa parte dos problemas nasce de decisão tomada na pressa, sem planejamento. Os mais frequentes:

• Instalar luminária sem verificar o grau de proteção exigido para área molhada.
• Deixar o interruptor atrás da porta, dificultando o acesso.
• Usar um único ponto para espelho e ambiente, criando sombra.
• Passar cabo sem tubulação adequada ou sem respeitar distâncias de segurança.
• Não prever DR para os circuitos do banheiro.
• Sobrecarregar o circuito com secador, chapinha e chuveiro ao mesmo tempo.

Qualquer intervenção em instalação energizada é risco real de choque. Desligue o circuito no quadro antes de qualquer trabalho e, havendo dúvida, chame um eletricista.

Como planejar antes da obra ou reforma

Planejar antes de quebrar parede economiza material e retrabalho. Use este roteiro:

1. Liste os pontos desejados: geral, espelho, box, emergência.
2. Defina onde ficam os interruptores, seguindo o fluxo de entrada.
3. Verifique se há tomadas previstas e se estão longe de respingos.
4. Confirme no quadro se há espaço e disjuntor para os novos circuitos.
5. Cheque se o DR existente atende aos circuitos do banheiro.
6. Solicite orçamento com descrição de material, mão de obra e prazo.

Em reformas, aproxime o planejamento elétrico do hidráulico e do revestimento. Assim, a passagem de cabos e a posição das caixas ficam definidas antes do acabamento.

O que pedir no orçamento de instalação elétrica para banheiro

Orçamento claro evita surpresa. Peça que o profissional detalhe:

• Quantidade de pontos de luz e de tomadas.
• Metragem e tipo de cabo.
• Disjuntores e DR necessários.
• Se haverá quebra de parede ou aproveitamento da infraestrutura existente.
• Prazo de execução e forma de limpeza do local.
• Garantia do serviço, dentro do que a lei e o bom senso permitem.

Desconfie de orçamento que não descreve material nem condição de instalação. Em Brasília e no Distrito Federal, a JMC Instalações Elétricas atende residências, comércios e indústrias com foco em diagnóstico, segurança e acabamento. Solicite um orçamento ou envie fotos pelo WhatsApp para uma avaliação inicial.

Perguntas frequentes

Posso instalar tomada dentro do box do banheiro?

Não é recomendável. A NBR 5410 restringe tomadas em áreas molhadas e próximas ao chuveiro. O correto é posicionar tomadas fora da zona de respingos e com proteção adequada. Se precisar de tomada perto da pia, mantenha distância segura e use DR no circuito.

Qual a altura ideal para interruptores e tomadas no banheiro?

Não há altura única que sirva para todos os casos. A prática comum é instalar interruptores entre 1,10 m e 1,30 m do piso e tomadas acima da pia, longe de respingos. Defina com o eletricista considerando o layout e a norma.

Luz do espelho e luz geral podem estar no mesmo interruptor?

Podem, mas separar é mais funcional. Com comandos independentes, você acende só a luz do espelho para tarefas rápidas e usa a luz geral quando precisa clarear o ambiente inteiro. A decisão depende do hábito de quem usa o banheiro.

Preciso de DR no circuito do chuveiro?

O DR é uma proteção importante para circuitos em áreas molhadas, incluindo o chuveiro. Ele reduz o risco de choque em caso de fuga de corrente. A instalação deve ser feita por profissional, com dimensionamento correto no quadro de distribuição.

Organizar a iluminação do banheiro começa por definir função, comando e proteção de cada ponto. Com esse planejamento, a instalação fica mais segura, o uso diário melhora e o orçamento sai mais previsível. Fale com a JMC para avaliar seu projeto.

Você troca a lâmpada, testa outra e a cozinha continua escura. Ou pior: as luzes piscam, o disjuntor desarma quando o micro-ondas liga e a tomada da air fryer esquenta. Na maioria dos casos, o defeito não está na lâmpada, mas no circuito que alimenta a iluminação da cozinha. Entender onde procurar evita trocas repetidas, gastos desnecessários e, principalmente, riscos de choque, curto-circuito e aquecimento. Neste guia você vai aprender a identificar os sinais, separar o que é problema de lâmpada do que é problema de instalação e decidir quando chamar um eletricista em Brasília e no Distrito Federal.

Como saber se o problema é a lâmpada ou a instalação elétrica

O teste mais simples é trocar a lâmpada por outra que você sabe que funciona. Se a nova também não acender no mesmo soquete, o problema está no circuito, não na peça. Se acender e queimar em poucos dias, há instabilidade na rede ou tensão inadequada para o modelo instalado.

Antes de concluir qualquer coisa, observe o padrão do defeito:

• Uma única luminária apagada: costuma ser lâmpada, reator, driver ou soquete.
• Várias luminárias da cozinha apagadas ao mesmo tempo: indica falha no circuito, no disjuntor ou no quadro.
• Luz piscando ou com brilho fraco: pode ser mau contato, cabo subdimensionado ou driver incompatível com dimmer.
• Lâmpada que queima com frequência: geralmente é tensão fora do padrão, aquecimento no soquete ou conexão frouxa.

Se você não tem segurança para testar com multímetro, não mexa. Trabalhar em instalação energizada é uma das principais causas de acidente doméstico. Envie fotos do quadro e das luminárias pelo WhatsApp e peça uma avaliação.

Principais causas de falha na iluminação da cozinha

Na prática, a iluminação da cozinha falha por poucos motivos que se repetem. Identificar a causa certa é o que define o orçamento e evita retrabalho.

Conexões frouxas e mau contato

Parafusos soltos em tomadas, interruptores e no próprio quadro geram aquecimento e intermitência. É comum a luz funcionar até alguém encostar na bancada ou ligar outro aparelho. Reapertar conexões exige desligar o circuito antes e conferir o estado dos terminais.

Circuito sobrecarregado

Cozinha é o ambiente com mais cargas de potência da casa: forno, micro-ondas, air fryer, cafeteira, torradeira. Quando a iluminação divide o mesmo circuito dessas cargas, qualquer partida de motor ou resistência provoca queda de tensão e a luz pisca. A NBR 5410 orienta separar circuitos de iluminação e de tomadas de uso específico, justamente para evitar esse tipo de interferência.

Cabos subdimensionados

Cabo fino para a carga instalada aquece, degrada a isolação e aumenta o risco de curto. Em reformas antigas, é comum encontrar fiação de bitola menor do que a necessária para os equipamentos atuais.

Disjuntor e DR mal dimensionados

Disjuntor maior do que o cabo suporta não protege nada. Disjuntor menor desarma sem defeito real. Já o DR (dispositivo diferencial residual) atua quando há fuga de corrente, situação típica de umidade em cozinha. Se o DR desarma ao ligar a iluminação, existe fuga no circuito e isso precisa ser localizado.

Umidade e infiltração

Perto da pia, vapor e respingos atingem soquetes e caixas de passagem. Oxidação e fuga de corrente aparecem com o tempo, principalmente em luminárias sem proteção adequada para área molhada.

Luminárias e drivers incompatíveis

Fitas de LED, spots e painéis exigem driver compatível. Misturar modelos, usar dimmer inadequado ou reaproveitar driver antigo causa cintilação e queima precoce, mesmo com a instalação elétrica em ordem.

O que verificar antes de chamar um eletricista

Você pode fazer uma checagem segura, sem abrir nada e sem tocar em partes energizadas. Isso agiliza o diagnóstico e o orçamento.

1. Anote quais luminárias falham e em que momento (ao ligar o micro-ondas, ao acender a luz da sala, sempre).
2. Verifique no quadro se algum disjuntor desarmou e se o DR está acionado.
3. Teste a lâmpada em outro soquete que funcione.
4. Observe se há cheiro de queimado, escurecimento em tomadas ou aquecimento no interruptor.
5. Fotografe o quadro aberto e as luminárias com o circuito desligado.

Se houver cheiro de queimado, fumaça, faísca ou aquecimento visível, desligue o disjuntor correspondente e não religue até a avaliação. Esses sinais indicam risco de incêndio e não devem ser tratados como defeito simples.

Quando a solução é reforma do circuito, não troca de lâmpada

Alguns cenários mostram que o problema é estrutural. Nesses casos, trocar lâmpada apenas adia o defeito.

• A cozinha foi reformada e ganhou mais equipamentos sem revisão do quadro.
• As luzes piscam sempre que um eletrodoméstico de potência entra em funcionamento.
• O disjuntor desarma com frequência, mesmo sem carga aparente.
• Existem tomadas sem aterramento ou sem DR em área úmida.
• A fiação é antiga, com emendas fora de caixa de passagem.

Nessas situações, o caminho técnico costuma ser separar circuitos, redimensionar cabos e disjuntores, instalar DR e DPS e revisar conexões. É uma adequação à NBR 5410, feita com projeto e orçamento detalhado.

Segurança em cozinha: DR, DPS e aterramento

Cozinha reúne água, calor e cargas de potência, combinação que exige proteção específica. O DR protege pessoas contra choque por fuga de corrente. O DPS protege equipamentos contra surtos de tensão, comuns em períodos de descarga atmosférica no Distrito Federal. O aterramento garante o caminho seguro para a corrente de falta.

Sem esses três elementos trabalhando juntos, a instalação fica vulnerável. Nenhuma solução elimina 100% dos riscos, mas a combinação correta reduz de forma significativa a probabilidade de choque, curto e incêndio. A avaliação do quadro mostra o que já existe e o que precisa ser incluído.

Como funciona o diagnóstico e o orçamento

Um diagnóstico bem feito começa pela inspeção do quadro, passa pela identificação dos circuitos e termina com medições de tensão, continuidade e isolamento. Só depois vem a proposta.

O orçamento deve deixar claro:

• O que foi identificado como causa do problema.
• Quais serviços serão executados e em qual ordem.
• Materiais previstos, com marcas e especificações.
• Prazo estimado e forma de execução.
• Condições de garantia do serviço prestado.

Desconfie de valor fechado sem visita ou sem medição. Em iluminação de cozinha, o defeito aparente raramente é o defeito real, e um orçamento sem diagnóstico costuma gerar retrabalho.

Perguntas frequentes sobre iluminação de cozinha

Por que a luz da cozinha pisca quando ligo o micro-ondas?

Na maioria dos casos, iluminação e tomadas compartilham o mesmo circuito. A partida do micro-ondas provoca queda momentânea de tensão e a luz oscila. A correção envolve separar os circuitos e verificar bitola de cabo e disjuntor.

Posso trocar o disjuntor por um de maior amperagem para parar de desarmar?

Não. Aumentar o disjuntor sem redimensionar o cabo remove a proteção e eleva o risco de superaquecimento e incêndio. O correto é identificar a causa do desarme e adequar o circuito.

Lâmpada de LED queima rápido. É problema da lâmpada?

Pode ser, mas é comum haver tensão fora do padrão, aquecimento no soquete ou driver incompatível. Vale medir a tensão no ponto e revisar as conexões antes de concluir que a lâmpada é defeituosa.

Preciso de DR na iluminação da cozinha?

A NBR 5410 exige proteção diferencial residual em circuitos de áreas úmidas e em tomadas acessíveis. Em cozinha, isso inclui pontos próximos à pia. A definição exata depende da configuração do ambiente e deve ser feita na avaliação técnica.

Vocês atendem apartamentos e comércios em Brasília?

Sim. A JMC Instalações Elétricas atende moradores, condomínios, comércios, empresas, indústrias e responsáveis por obras em Brasília e no Distrito Federal, em instalações, manutenção, ampliação e adequação de redes elétricas.

Se a sua cozinha apresenta luz piscando, disjuntor desarmando ou lâmpadas que queimam com frequência, o próximo passo é um diagnóstico correto. Solicite um orçamento com a JMC, envie fotos pelo WhatsApp do quadro e das luminárias e fale com a JMC para definir a solução mais adequada ao seu caso.

Cozinha residencial e cozinha comercial podem parecer o mesmo ambiente, mas trabalham sob lógicas elétricas diferentes. Na sua casa, a iluminação precisa ser confortável e fácil de manter. Em um restaurante, padaria, lanchonete ou cozinha industrial, ela precisa aguentar vapor, gordura, calor e horas seguidas de operação. Entender a iluminação de cozinha como parte do projeto elétrico, e não apenas como escolha de luminária, evita retrabalho, troca constante de lâmpada e risco de sobrecarga no circuito.

Neste conteúdo, você vai ver o que muda entre os dois cenários, quais pontos verificar antes de reformar ou instalar, onde estão os erros mais comuns de circuito e o que pedir no orçamento. A JMC Instalações Elétricas atende Brasília e o Distrito Federal em projetos residenciais, comerciais e industriais, e o que segue vale para os dois casos, com as diferenças indicadas.

O que muda entre iluminação de cozinha residencial e comercial

A diferença central está na intensidade de uso, no ambiente e no tipo de circuito. Em casa, a cozinha costuma funcionar em picos curtos; no comércio, ela opera por muitas horas, com calor, umidade e gordura no ar, o que exige luminárias e circuitos preparados para esse regime.

Na prática, a comparação fica assim:

• Tempo de uso: residencial tem uso intermitente; comercial pode ficar ligado durante todo o expediente.
• Ambiente: em casa o vapor é pontual; no comércio há vapor, fumaça e gordura constantes, que afetam luminária, tomada e quadro.
• Limpeza: luminária residencial aceita pano úmido; na cozinha profissional precisa de proteção adequada contra respingos e jatos.
• Circuito: em casa a iluminação divide espaço com tomadas comuns; no comercial é comum separar iluminação, tomadas de bancada, equipamentos e exaustão.
• Manutenção: em casa uma lâmpada queimada espera o fim de semana; no comércio a parada custa caro e precisa ser rápida e segura.

Iluminação de cozinha: critérios que valem para os dois cenários

Alguns critérios são comuns a qualquer cozinha e devem ser definidos antes de comprar material. Definir isso primeiro evita comprar luminária que não cabe no forro, tomada no lugar errado e circuito subdimensionado.

Nível de iluminação por área de trabalho

O ponto mais importante é iluminar a bancada, não o centro do ambiente. A luz precisa chegar onde a faca corta, onde a panela ferve e onde a louça é lavada. Para isso, a iluminação geral se combina com uma camada localizada sobre a bancada, a pia e o fogão.

Em cozinha residencial, uma solução comum é luz geral no teto mais fitas ou luminárias sob os armários superiores. Em cozinha comercial, a mesma lógica se aplica, mas com mais pontos e luminárias mais resistentes, porque a bancada é maior e o tempo de uso é contínuo.

Temperatura de cor e conforto visual

A temperatura de cor muda a percepção do ambiente. Tons mais quentes deixam a cozinha residencial aconchegante; tons mais frios e neutros ajudam na leitura de alimentos, rótulos e cores em ambiente comercial. O ideal é padronizar a temperatura dentro de cada área para evitar manchas de luz diferentes no mesmo balcão.

Proteção contra vapor, gordura e respingos

Esse é o ponto que mais separa os dois cenários. Em cozinha profissional, luminária aberta acumula gordura, perde rendimento e vira ponto de manutenção frequente. Luminárias fechadas, com vedação adequada e instalação compatível com o ambiente, reduzem esse problema. É importante que a escolha do modelo seja feita junto com quem executa a instalação, para garantir que a proteção da luminária e a do ponto elétrico estejam coerentes.

Erros comuns em circuito de iluminação de cozinha

Boa parte dos problemas não está na lâmpada, mas no circuito. Estes são os erros que encontramos com mais frequência em vistorias e reformas.

1. Dividir iluminação com tomadas de equipamentos pesados: forno, micro-ondas, air fryer e fritadeira puxam corrente alta e não devem compartilhar o mesmo circuito da iluminação.
2. Ignorar a queda de tensão em circuitos longos: quanto mais distante o ponto, maior a perda, o que aparece como luz oscilando ou lâmpada queimando antes do tempo.
3. Não prever pontos para exaustão e coifa: a exaustão é item de segurança em cozinha profissional e precisa de ponto e circuito próprios.
4. Usar luminária sem considerar o ambiente: modelo residencial instalado em cozinha industrial tende a falhar cedo por causa de vapor e gordura.
5. Deixar o quadro sem identificação: sem disjuntor identificado por circuito, qualquer manutenção vira tentativa e erro, e o risco aumenta.

Segurança elétrica na cozinha: DR, DPS e aterramento

Cozinha é área molhada e, por isso, exige cuidado redobrado com proteção. O dispositivo DR (diferencial residual) ajuda a proteger pessoas contra choque, e o DPS (dispositivo de proteção contra surtos) ajuda a proteger equipamentos contra picos de tensão. Ambos devem estar previstos no quadro, junto com aterramento adequado.

Além disso, tomadas próximas à pia, torneira e área de lavagem precisam de atenção específica quanto à posição e à proteção. Se houver dúvida sobre o estado do quadro, dos disjuntores ou do aterramento, o caminho correto é uma avaliação profissional antes de ampliar a instalação. Não é seguro mexer em circuito energizado nem improvisar ligação para “testar” uma luminária nova.

Antes de reformar a cozinha, vale a pena revisar o quadro elétrico. Muitas vezes o problema de iluminação aparece justamente porque o circuito já estava no limite antes da reforma.

O que pedir no orçamento de iluminação de cozinha

Um orçamento claro evita surpresa no meio da obra. Peça que o profissional detalhe o que será feito, com o que será feito e como será testado no final.

• Levantamento dos pontos existentes e dos pontos novos previstos.
• Definição de circuitos separados para iluminação, tomadas e equipamentos de maior consumo.
• Especificação de cabos, disjuntores, DR e DPS compatíveis com a carga prevista.
• Descrição das luminárias e do grau de proteção adequado ao ambiente.
• Previsão de teste de funcionamento, identificação dos circuitos no quadro e organização dos cabos.
• Prazo, forma de execução e o que está incluso na mão de obra.

Se você está reformando a cozinha de casa, de um restaurante, de uma padaria ou de uma cozinha industrial em Brasília ou no Distrito Federal, envie fotos do ambiente e do quadro elétrico pelo WhatsApp. Com essas imagens e algumas informações de uso, a JMC consegue orientar o que precisa ser verificado antes de fechar o projeto. Solicite um orçamento e fale com a JMC para avaliar o seu caso.

Perguntas frequentes sobre iluminação de cozinha

Posso usar a mesma luminária na cozinha de casa e na do restaurante?

Pode, mas não é recomendável. A cozinha comercial tem vapor, gordura e uso contínuo, o que exige luminária com proteção adequada e manutenção mais simples. Um modelo residencial tende a falhar antes do esperado nesse ambiente.

Preciso de circuito separado só para a iluminação da cozinha?

Em cozinha residencial, o mais indicado é separar a iluminação das tomadas de equipamentos de maior consumo, como forno e micro-ondas. Em cozinha comercial, a separação entre iluminação, tomadas, equipamentos e exaustão é ainda mais importante para facilitar manutenção e reduzir risco de sobrecarga.

Quando devo chamar um eletricista em vez de trocar a lâmpada sozinho?

Se a lâmpada nova também não acender, se o disjuntor desarmar com frequência, se houver cheiro de queimado, aquecimento em tomada ou oscilação de luz, pare e chame um profissional. Esses sinais indicam problema no circuito, não na lâmpada.

A JMC atende cozinha industrial em Brasília e no DF?

Sim. A JMC Instalações Elétricas atende moradores, condomínios, comércios, empresas, indústrias e responsáveis por obras em Brasília e no Distrito Federal, incluindo instalação, correção, ampliação e modernização de redes elétricas.

Você troca as lâmpadas, aumenta a potência e o ambiente continua com sombra no balcão, luminária piscando ou disjuntor desarmando. Na maioria dos casos, o problema não está na luminária escolhida, mas em erros de instalação da iluminação comercial que se acumulam: circuito sobrecarregado, bitola de cabo inadequada, emenda fora de caixa e quadro sem identificação. Este conteúdo mostra os erros mais comuns, como identificar cada um e o que verificar antes de contratar o serviço em Brasília e no Distrito Federal.

A JMC Instalações Elétricas atua em instalações e manutenção elétrica residencial, comercial e industrial, com foco em diagnóstico correto, adequação à NBR 5410 e orçamento detalhado por circuito.

Erro 1: dimensionar o circuito pela quantidade de luminárias, não pela carga

O erro mais frequente é somar lâmpadas por “quantas cabem no circuito” em vez de calcular a carga real. Luminárias LED de vitrine, trilhos com spots e refletores de fachada podem ter potências muito diferentes, e a soma define o cabo e o disjuntor.

Antes de fechar qualquer proposta, o profissional precisa levantar:

• Potência total por circuito, somando luminárias e tomadas compartilhadas.
• Fator de agrupamento, quando vários circuitos passam pelo mesmo eletroduto.
• Distância do quadro até o ponto mais distante, por causa da queda de tensão.
• Tipo de ambiente: loja, galpão, escritório ou área externa exposta a chuva e calor.

Sem esse levantamento, o resultado aparece depois: aquecimento de cabo, luz oscilando quando a carga aumenta e disjuntor desarmando em horário de pico.

Erro 2: cabo com bitola abaixo do necessário

Cabo fino demais aquece, perde tensão e encurta a vida útil das luminárias. Em trechos longos, a queda de tensão faz a lâmpada acender com menos intensidade, o que dá a impressão de “LED ruim” quando o problema é o condutor.

Um erro comum em reformas de comércio é aproveitar a fiação antiga e apenas trocar as luminárias. Se o circuito antigo foi calculado para lâmpadas incandescentes ou fluorescentes, a carga nova pode não caber. A verificação correta inclui:

• Conferir a seção do cabo existente, não apenas o disjuntor instalado.
• Avaliar se o cabo tem isolação adequada ao ambiente, inclusive em áreas úmidas.
• Verificar se há cabo emendado dentro de eletroduto, prática que não é permitida.
• Checar se o neutro e o terra acompanham a fase em todos os pontos.

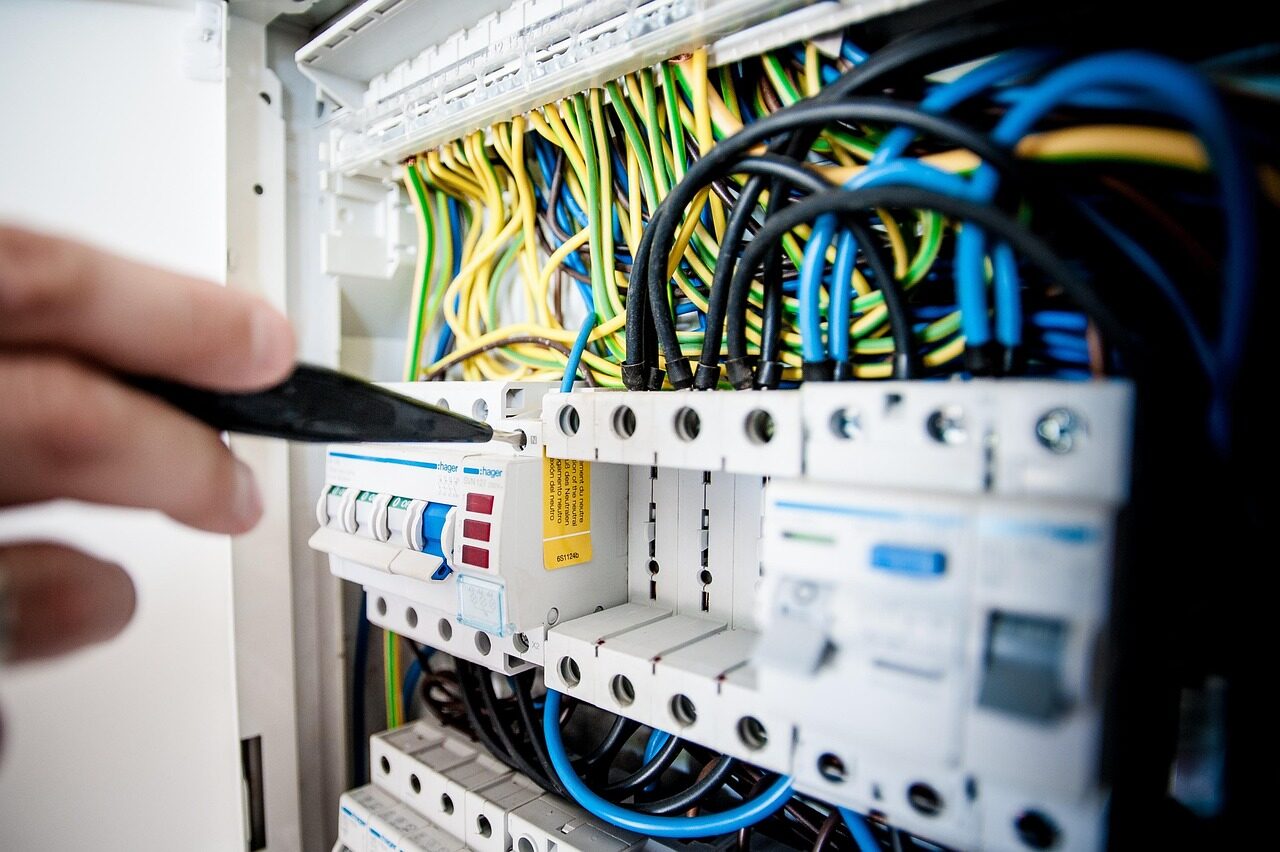

Erro 3: quadro de distribuição desorganizado e sem identificação

Um quadro sem identificação transforma qualquer manutenção em risco. Sem saber qual disjuntor protege cada circuito, o eletricista trabalha por tentativa, e o lojista fica sem energia em setores que não deveriam ser desligados.

Um quadro bem organizado para iluminação comercial deve ter:

1. Diagrama unifilar atualizado, com a carga de cada circuito.
2. Identificação legível por setor: vitrine, salão, estoque, fachada, escritório.
3. Disjuntores compatíveis com a bitola do cabo de cada circuito.
4. Espaço reservado para ampliações futuras, sem improviso.

Se o quadro tem disjuntor maior que o cabo suporta, a proteção não atua no momento certo. Esse é um dos pontos que mais aparecem em vistorias de adequação à NBR 5410.

Erro 4: ignorar DR e DPS na iluminação

O DR (dispositivo diferencial residual) protege pessoas contra choque elétrico, e o DPS (dispositivo de proteção contra surtos) reduz danos causados por descargas atmosféricas e variações da rede. Em Brasília, a incidência de raios na época chuvosa torna o DPS um item relevante para quem tem iluminação externa, letreiro ou fachada iluminada.

Erros comuns nesse ponto:

• Instalar DR apenas no circuito de tomadas e deixar a iluminação de área externa sem proteção.
• Usar DPS sem verificar o esquema de aterramento do imóvel.
• Trocar o DR por disjuntor comum porque “estava desarmando”, sem investigar a causa.

Se o DR desarma com frequência, existe fuga de corrente em algum ponto. A solução é localizar o defeito, não eliminar a proteção.

Erro 5: emendas, conexões e tomadas mal executadas

Boa parte dos chamados de iluminação comercial começa em uma conexão malfeita. Emenda torcida fora de caixa de passagem, terminal frouxo no soquete e tomada usada para alimentar refletor por extensão são causas diretas de aquecimento e princípio de incêndio.

O que deve ser verificado:

• Emendas somente dentro de caixas de passagem acessíveis, com conector adequado.
• Terminais bem apertados em luminárias, reatores e drivers.
• Ausência de extensões e benjamins como solução permanente.
• Luminárias de fachada com grau de proteção compatível com exposição à chuva.

Nunca faça intervenção em circuito energizado. Desligue o disjuntor correspondente, confirme a ausência de tensão com instrumento adequado e, em caso de dúvida, acione um eletricista.

Erro 6: escolher a luminária antes de definir o projeto

Comprar luminárias pelo catálogo e só depois chamar o eletricista costuma custar mais caro. Temperatura de cor, fluxo luminoso, ângulo de abertura e altura de instalação definem quantos pontos são necessários e onde cada circuito deve chegar.

Em lojas, por exemplo, iluminação de destaque no produto exige ponto dedicado e, muitas vezes, circuito separado do ambiente. Em galpões e indústrias, a altura do pé-direito muda completamente a escolha da luminária e a forma de fixação. Definir o projeto primeiro evita retrabalho de infraestrutura, que é a parte mais cara de refazer.

Como avaliar o serviço antes de contratar

Uma instalação de iluminação comercial bem executada começa por diagnóstico, não por orçamento fechado no telefone. Vale desconfiar de proposta que não pergunta nada sobre o imóvel e de prazo garantido sem visita técnica.

Checklist para comparar propostas:

1. O profissional fez levantamento da carga e dos circuitos existentes?
2. O orçamento separa material, mão de obra e adequações no quadro?
3. Está prevista a verificação de DR, DPS e aterramento?
4. Há descrição do acabamento: passagem de cabo aparente, forro, canaleta ou embutido?
5. O prazo considera a necessidade de desligamento de setores do comércio?

Orçamento claro é aquele em que você entende o que será feito, onde e por quê. Para agilizar a avaliação, envie fotos do quadro, das luminárias atuais e do ambiente pelo WhatsApp. Com essas informações, a JMC consegue indicar o próximo passo e agendar a visita técnica.

Perguntas frequentes sobre iluminação comercial

Posso trocar só as luminárias e manter a fiação antiga?

Depende da carga nova e da bitola do cabo existente. Se a potência aumentar ou o circuito já estiver no limite, a fiação precisa ser revista. A avaliação correta compara carga, bitola e proteção antes de qualquer troca.

Por que as luzes piscam mesmo com lâmpadas novas?

Piscar pode vir de driver incompatível com o dimmer, conexão frouxa, neutro compartilhado de forma incorreta ou queda de tensão no trecho. É um sintoma que exige diagnóstico no circuito, não apenas troca de lâmpada.

O disjuntor da iluminação desarma sempre no mesmo horário. O que fazer?

Desarme recorrente indica sobrecarga, curto ou fuga de corrente. Reduzir a proteção ou trocar por disjuntor maior sem verificar o cabo agrava o risco. O caminho é medir a corrente do circuito e identificar o ponto crítico.

A JMC atende lojas e galpões em todo o Distrito Federal?

A JMC Instalações Elétricas atende Brasília e o Distrito Federal em instalações e manutenção elétrica residencial, comercial e industrial. O escopo e o prazo são confirmados após visita técnica e envio de fotos do local.

Solicite um orçamento ou fale com a JMC para avaliar sua instalação de iluminação comercial com diagnóstico técnico e proposta detalhada.

Lâmpadas que queimam em sequência, pontos escuros em áreas de circulação e disjuntor desarmando quando o comércio abre. Esses sinais mostram que a iluminação comercial precisa de diagnóstico elétrico e dimensionamento correto, não apenas de lâmpadas novas. Neste guia, você vai aprender a identificar os sinais de sobrecarga, escolher lâmpadas e luminárias por tipo de ambiente, conferir se o circuito suporta a carga e decidir quando chamar um eletricista em Brasília e no Distrito Federal.

Por que iluminação comercial exige projeto específico

Iluminação comercial afeta segurança, produtividade e consumo, e por isso não se resume à estética. Um projeto considera o tipo de atividade, o pé-direito, a refletância das superfícies e a distribuição uniforme da luz. Sem esse planejamento, é comum encontrar circuitos de iluminação dividindo ramal com tomadas e disjuntores mal dimensionados.

Em Brasília e no Distrito Federal, muitos imóveis comerciais passaram por reformas informais ao longo dos anos. O resultado aparece em quadros antigos, fiação subdimensionada e ausência de proteções como DR e DPS. A iluminação, nesse cenário, costuma ser apenas a ponta do problema.

Passo a passo para diagnosticar a iluminação atual

O diagnóstico começa pela observação do ambiente e do quadro de distribuição, sem abrir painéis nem tocar em fiação energizada. Registre os sinais e repasse as informações a um eletricista.

1. Liste os pontos de luz e as tomadas do circuito de iluminação. Anote lâmpadas piscando, aquecimento excessivo ou cheiro de queimado.
2. Identifique o disjuntor que protege a iluminação. Desarme frequente indica sobrecarga ou curto-circuito.
3. Observe cor e estado dos cabos aparentes. Isolação ressecada ou escurecida pede substituição.
4. Meça a iluminância com luxímetro. A NBR ISO/CIE 8995 define níveis conforme a tarefa; a medição deve ser feita por profissional.
5. Some a potência das lâmpadas e reatores. Esse total mostra se o circuito suporta a demanda.

Ao notar qualquer um desses sinais, evite ligar e desligar o circuito repetidamente. Solicite avaliação profissional.

Como escolher lâmpadas e luminárias para cada tipo de comércio

A escolha equilibra eficiência energética, temperatura de cor e índice de reprodução de cor (IRC). Use a lista abaixo como referência prática para o seu ambiente.

• Lojas e vitrines: LED entre 3000 K e 4000 K com IRC acima de 80 realça as cores dos produtos.
• Escritórios e consultórios: luz branca neutra (4000 K) reduz cansaço visual; evite reflexos diretos sobre telas.
• Restaurantes e cafés: tons quentes (2700 K a 3000 K) criam ambiente acolhedor, mantendo nível adequado para leitura de cardápios e circulação.
• Galpões e indústrias: luminárias de alto fluxo com proteção contra poeira e umidade, no mínimo IP54.

A luminária influencia tanto quanto a lâmpada. Refletores e painéis LED com difusor reduzem ofuscamento e melhoram a uniformidade.

Dimensionamento elétrico: evite sobrecarga e queda de tensão

O dimensionamento considera potência total, distância até o quadro e queda de tensão admissível. A NBR 5410 estabelece limites de queda de tensão e seções mínimas de condutores.

Para calcular a corrente, use I = P / V, com P em watts e V em 127 V ou 220 V. Um circuito de 1000 W em 220 V consome cerca de 4,5 A. A seção do cabo, porém, não depende só da corrente: trechos longos exigem bitola maior para evitar aquecimento e perda de luminosidade.

Nunca aumente o disjuntor para “resolver” desarmes sem verificar a fiação. O disjuntor protege o cabo; acima da capacidade do condutor, o risco de incêndio cresce.

Proteções essenciais: DR, DPS e aterramento

Além do disjuntor, a instalação comercial precisa de dispositivos que protegem pessoas e equipamentos.

• DR (Dispositivo Diferencial Residual): protege contra choques elétricos e é exigido em circuitos de áreas úmidas.
• DPS (Dispositivo de Proteção contra Surtos): protege lâmpadas LED e eletrônicos contra surtos de tensão, comuns em regiões de muitas descargas atmosféricas.
• Aterramento: garante o funcionamento das proteções e evita tensões perigosas na carcaça de luminárias metálicas.

A instalação desses dispositivos deve seguir o esquema de aterramento do imóvel e ser feita por eletricista qualificado.

Erros comuns em reformas de iluminação comercial

Muitos problemas nascem de decisões simples que comprometem a segurança da instalação.

• Trocar lâmpadas por modelos de maior potência sem conferir limite do soquete e da fiação.
• Dividir tomadas e iluminação no mesmo circuito, sobrecarregando o ramal.
• Usar fita isolante como emenda permanente em vez de conectores adequados.
• Ignorar a queda de tensão em circuitos longos, o que gera luz fraca e aquecimento.
• Deixar DR e DPS de fora por economia inicial.

Não corrija esses pontos por conta própria. Intervenção em instalação energizada é risco de choque e incêndio.

Quando chamar um eletricista e como pedir orçamento

Disjuntores desarmando, lâmpadas queimando em sequência, cheiro de queimado ou necessidade de ampliar o circuito indicam a hora de chamar profissional. O eletricista mede grandezas elétricas, verifica o quadro e propõe a solução conforme a NBR 5410.

Para agilizar, envie fotos do quadro de distribuição, dos pontos de luz e da fiação aparente pelo WhatsApp. Assim, a JMC Instalações Elétricas adianta o diagnóstico e apresenta orçamento claro, sem surpresas.

Um orçamento transparente detalha materiais, mão de obra, tempo estimado e adequações necessárias. Desconfie de propostas que prometem solução imediata sem visita técnica ou que não citam as normas de segurança.

Perguntas frequentes sobre iluminação comercial

Posso trocar lâmpadas por LED sem mexer na fiação?

Na maioria dos casos, sim, desde que a potência total não ultrapasse a capacidade do circuito e os soquetes sejam compatíveis. Lâmpadas LED consomem menos, mas reatores antigos podem precisar ser removidos. O ideal é avaliar o circuito antes.

Quantas lâmpadas posso instalar em um único disjuntor?

Depende da potência de cada uma e da seção do cabo. Some a potência total e verifique a corrente com I = P/V. O disjuntor deve proteger o cabo, não apenas as lâmpadas.

O que causa o piscar constante das luzes?

Pode ser mau contato, dimmer incompatível, reator com defeito ou sobrecarga no circuito. Cada caso exige medição específica; não tente resolver apenas trocando a lâmpada.

Preciso de DPS em comércio pequeno?

Sim. O DPS protege contra surtos de tensão que danificam lâmpadas LED, computadores e sistemas de segurança. Em regiões com muitas descargas atmosféricas, como o Distrito Federal, é ainda mais recomendado.

Melhorar a iluminação do seu comércio vai além de trocar lâmpadas: envolve diagnóstico, dimensionamento correto e proteções adequadas. Se você precisa de orientação profissional em Brasília e região, fale com a JMC e solicite um orçamento sem compromisso.

Você vai ampliar a casa, montar um home office ou abrir uma loja em um imóvel antigo e, ao ligar os equipamentos novos, a energia não dá conta. A infraestrutura elétrica para novos ambientes começa antes da compra do ar-condicionado ou do forno: depende de um diagnóstico da instalação existente, da capacidade do quadro e da bitola dos cabos. A seguir você vai aprender a reconhecer os sinais de que a rede precisa ser modernizada, o que é verificado em uma avaliação técnica e como planejar a obra para evitar sobrecarga, quedas de energia e retrabalho.

Por que a instalação antiga não acompanha os ambientes novos

Uma casa ou loja construída há décadas foi projetada para uma demanda muito menor do que a atual. Geladeira, máquina de lavar, micro-ondas, ar-condicionado, computadores e carregadores somam cargas que o projeto original não previa. Quando um ambiente novo é criado sem revisar a infraestrutura, os circuitos existentes passam a operar no limite ou acima dele.

Os sinais mais comuns de que a rede está no limite:

• Disjuntor do circuito desarma com frequência quando dois equipamentos ligam juntos.
• Luzes oscilam ou enfraquecem ao ligar chuveiro, ar-condicionado ou motores.
• Tomadas e interruptores esquentam ou apresentam cheiro de queimado.
• Extensões e benjamins viram solução fixa, e não provisória.
• Quadro antigo com fusíveis, sem identificação de circuitos e sem dispositivos de proteção.

Esses indícios apontam para sobrecarga, conexões frouxas ou cabos subdimensionados. Aquecimento em tomadas e quadros é risco real de curto-circuito e incêndio, e a avaliação deve ser feita por profissional habilitado, com o circuito desenergizado.

O que é avaliado em um diagnóstico de infraestrutura elétrica

O diagnóstico verifica se a instalação suporta a nova carga e onde estão os pontos críticos. Sem essa etapa, qualquer ampliação é tentativa e erro.

Capacidade do quadro e dos circuitos

Confere-se a carga instalada, a divisão dos circuitos e se o quadro comporta os novos disjuntores. Muitas vezes é necessário substituir o quadro por um com mais espaço e barramento adequado.

Bitola dos cabos e estado da fiação

A seção do condutor precisa ser compatível com a corrente do circuito. Cabos antigos, emendados ou com isolamento ressecado não devem receber cargas maiores.

Dispositivos de proteção: DR e DPS

O DR (dispositivo diferencial residual) protege pessoas contra choque elétrico por fuga de corrente. O DPS (dispositivo de proteção contra surtos) reduz danos a equipamentos em descargas atmosféricas e oscilações da rede. Ambos são itens previstos na NBR 5410 e frequentemente ausentes em instalações antigas.

Aterramento e identificação

Verifica-se a continuidade do aterramento e a identificação dos circuitos no quadro, o que facilita manutenções futuras e reduz erros de desligamento.

Sinais de que a instalação precisa ser modernizada antes da obra

Alguns sinais indicam que a modernização não pode esperar o fim da reforma. Se você reconhecer mais de um item da lista, o ideal é avaliar antes de fechar paredes e comprar equipamentos.

1. O quadro não tem espaço livre para novos disjuntores.
2. Não existe DR nem DPS instalados.
3. Há circuitos misturando iluminação, tomadas e equipamentos de maior potência.
4. Tomadas antigas de dois pinos ainda são maioria.
5. A fiação tem emendas fora de caixas de passagem.
6. Já houve princípio de aquecimento, cheiro de queimado ou derretimento de tomada.
7. A conta de luz indica consumo crescente sem mudança de hábito que explique o salto.

Quando esses pontos aparecem juntos, a modernização da infraestrutura elétrica costuma ser mais econômica do que corrigir problemas depois do acabamento pronto.

Como planejar a elétrica junto com a obra

Planejar a elétrica na mesma etapa do projeto de arquitetura evita quebra-quebra e retrabalho. A sequência abaixo organiza as decisões.

1. Levante os equipamentos do ambiente novo

Liste potência e quantidade de cada equipamento: ar-condicionado, forno, chuveiro, máquinas, servidores, iluminação. Essa lista define a carga e os circuitos necessários.

2. Defina os pontos antes do acabamento

Posição de tomadas, interruptores, quadros e passagem de cabos deve ser decidida com o projeto em mãos, antes de reboco e pintura.

3. Separe circuitos por uso

Circuitos dedicados para equipamentos de maior potência reduzem risco de sobrecarga e facilitam manutenção.

4. Reserve espaço no quadro

Deixe folga para futuras ampliações e para os dispositivos de proteção. Quadro apertado é fonte de improviso.

5. Documente a instalação

Identifique cada circuito e mantenha um diagrama atualizado. Isso acelera qualquer intervenção futura.

Residencial, comercial e industrial: o que muda

O princípio é o mesmo, mas a escala e as exigências mudam. Em residências, o foco costuma ser ampliação de ambientes, ar-condicionado e chuveiro. Em comércios, entram vitrines, câmeras, climatização e equipamentos de atendimento, muitas vezes com horário de funcionamento que exige obra planejada. Em indústrias, a análise envolve cargas trifásicas, motores, quadros de distribuição e paradas programadas.

Em todos os casos, a modernização deve respeitar a NBR 5410 e ser executada por profissional habilitado. Intervenções em instalações energizadas não devem ser feitas por leigos.

Erros que encarecem a obra elétrica

• Aproveitar fiação antiga sem avaliar a bitola.
• Instalar equipamento de alta potência em tomada comum.
• Ignorar DR e DPS para reduzir custo inicial.
• Fazer emendas fora de caixas e sem critério técnico.
• Contratar sem orçamento detalhado, sem previsão de material e sem prazo.

Evitar esses erros reduz a chance de retrabalho e de problemas de segurança depois da obra concluída.

Como a JMC atua em Brasília e no Distrito Federal

A JMC Instalações Elétricas atende moradores, condomínios, comércios, empresas, indústrias e responsáveis por obras em Brasília e no DF. O trabalho começa pelo diagnóstico da instalação existente, passa pelo orçamento claro com descrição de materiais e etapas, e segue para a execução com foco em segurança, organização e acabamento.

Se você está planejando um ambiente novo ou percebeu sinais de sobrecarga, envie fotos do quadro e dos pontos críticos pelo WhatsApp. A equipe avalia o caso e orienta o próximo passo. Solicite um orçamento e fale com a JMC antes de iniciar a obra.

Perguntas frequentes

Posso ampliar a casa sem trocar o quadro?

Depende da carga atual e do espaço disponível no quadro. Só um diagnóstico presencial confirma se há capacidade para os novos circuitos ou se a substituição é necessária.

Preciso de DR e DPS em instalação residencial?

São dispositivos de proteção previstos na NBR 5410, com funções diferentes: o DR atua contra choque elétrico por fuga de corrente e o DPS contra surtos. A necessidade e o dimensionamento são definidos no projeto.

Quanto tempo dura uma modernização elétrica?

O prazo varia conforme o tamanho do imóvel, o estado da fiação e a quantidade de circuitos novos. O cronograma é definido após a avaliação e consta no orçamento.

Vocês atendem obras em andamento?

Sim. A avaliação pode ser feita em qualquer etapa, mas o ideal é antes do acabamento, quando ainda é possível passar cabos e definir pontos sem quebra-quebra.

Você troca o chuveiro, instala um ar-condicionado ou liga um forno elétrico e o disjuntor desarma. Em muitos casos, o problema não está no equipamento novo, mas na passagem de cabos que ficou da obra: bitola antiga, circuito compartilhado ou eletroduto já cheio. Antes de energizar cargas maiores em uma reforma, é preciso conferir bitola, capacidade do disjuntor, estado do isolamento e aterramento. Este guia mostra o que verificar, quais sinais indicam risco e quando chamar um eletricista em Brasília e no Distrito Federal.

O que é passagem de cabos e por que ela define a segurança da instalação

Passagem de cabos é o caminho que os condutores percorrem dentro de eletrodutos, canaletas ou forros, do quadro de distribuição até tomadas, luminárias e equipamentos. É esse trajeto que determina se a instalação suporta a carga que você pretende ligar. Cabo subdimensionado aquece, derrete o isolamento e pode provocar curto-circuito ou incêndio. Revisar a passagem antes de energizar equipamentos de maior potência custa menos do que corrigir depois de uma falha.

Quais equipamentos exigem revisão da fiação antes de ligar

Nem todo aparelho pede obra, mas alguns consomem tanta corrente que forçam qualquer circuito antigo. Vale revisar a passagem de cabos antes de ligar:

• Chuveiro elétrico, principalmente acima de 5.500 W.
• Ar-condicionado, sobretudo modelos inverter de maior capacidade.
• Forno e cooktop elétricos.
• Máquina de lavar e secadora ligadas ao mesmo tempo.
• Bombas de piscina, portões automáticos e equipamentos de oficina.
• Carregadores de carro elétrico, que exigem circuito dedicado.

Em comércios, entram nessa lista freezers, câmaras frias, fornos de padaria e motores de cozinha industrial. Em indústrias, motores e painéis que puxam carga contínua. Cada um desses casos pede conferência de bitola, disjuntor e aterramento.

Como identificar cabo subdimensionado em uma reforma

Cabo subdimensionado é aquele com seção menor do que a corrente do circuito exige. O sinal mais comum é o aquecimento: tomada, plugue ou trecho do eletroduto esquentam depois de alguns minutos de uso. Outros indícios:

• Disjuntor que desarma sempre com o mesmo equipamento ligado.
• Queda de tensão perceptível, com luz oscilando quando o chuveiro liga.
• Cheiro de plástico queimado perto de tomadas ou do quadro.
• Isolamento rígido, rachado ou com marcas escuras no cabo.
• Emendas com fita isolante dentro do eletroduto, sem caixa de passagem.

Se qualquer um desses sinais aparecer, não insista em ligar o equipamento. Desligue o circuito no quadro e solicite avaliação profissional.

Bitola, disjuntor e circuito: a combinação que precisa bater

Três elementos precisam estar alinhados: a bitola do cabo, a corrente do disjuntor e a carga do equipamento. Se um deles estiver fora, a proteção deixa de funcionar como deveria. Em uma reforma, é comum encontrar cabo de 2,5 mm² com disjuntor de 20 A para tomadas comuns, o que pode ser adequado para uso leve, mas insuficiente para um forno ou ar-condicionado.

Equipamentos de maior potência normalmente pedem circuito dedicado, ou seja, um cabo que sai do quadro e vai só para aquele aparelho. Compartilhar circuito com tomadas de uso geral é uma das causas mais frequentes de sobrecarga em apartamentos e casas reformadas.

DR e DPS: proteção que não pode faltar

O DR (dispositivo diferencial residual) protege pessoas contra choque elétrico e deve estar presente em circuitos de tomadas, banheiros, cozinhas e áreas externas. O DPS (dispositivo de proteção contra surtos) reduz danos causados por descargas atmosféricas e variações da rede, algo relevante em Brasília durante o período chuvoso. Reformas antigas costumam não ter nenhum dos dois no quadro.

Checklist antes de energizar equipamentos de maior potência

Antes de ligar o equipamento novo, percorra esta lista. Se não conseguir confirmar algum item, o caminho mais seguro é chamar um eletricista.

1. Confirme a potência do equipamento no manual ou na etiqueta.
2. Verifique a bitola do cabo que chega até a tomada ou ponto de ligação.
3. Confira a corrente do disjuntor que protege esse circuito.
4. Cheque se o circuito é dedicado ou compartilhado com outras tomadas.
5. Teste o DR pelo botão de teste e observe se desarma corretamente.
6. Inspecione tomadas, plugues e emendas em busca de aquecimento, escurecimento ou folga.
7. Confirme o aterramento do ponto onde o equipamento será ligado.
8. Avalie se o eletroduto tem espaço livre para eventual troca de cabo.

Erros comuns em reformas que comprometem a passagem de cabos

Alguns erros aparecem com frequência em obras residenciais e comerciais no DF:

• Aproveitar o eletroduto antigo para passar cabo mais grosso, forçando a passagem e danificando o isolamento.
• Emendar cabo dentro da parede, sem caixa de passagem acessível.
• Trocar o disjuntor por um de maior corrente sem trocar o cabo.
• Instalar tomada de 20 A em circuito de 10 A.
• Deixar o quadro sem identificação de circuitos, dificultando manutenção futura.
• Ignorar o aterramento em equipamentos que exigem ligação de terra.

Cada um desses pontos aumenta o risco de aquecimento, curto-circuito e choque. Nenhum deles se resolve apenas trocando o aparelho.

Quando chamar um eletricista em Brasília

Chame um profissional sempre que não conseguir confirmar bitola, disjuntor ou aterramento, quando houver sinal de aquecimento ou cheiro de queimado, ou quando o equipamento novo exigir circuito dedicado que ainda não existe. Também é o caso de reformas em que o quadro é antigo e não tem DR nem DPS.

A JMC Instalações Elétricas atende moradores, condomínios, comércios, empresas, indústrias e obras em Brasília e no Distrito Federal. O trabalho começa pelo diagnóstico da instalação existente, passa pela definição do que precisa ser trocado ou ampliado e termina com orçamento claro, sem surpresa no meio da obra.

Envie fotos do quadro, da tomada e do equipamento pelo WhatsApp para uma primeira avaliação. Se preferir, solicite um orçamento e fale com a JMC para agendar a visita técnica.

Perguntas frequentes sobre passagem de cabos em reforma

Posso trocar só o disjuntor para ligar um equipamento mais potente?

Não é o caminho correto. O disjuntor precisa estar compatível com a bitola do cabo. Aumentar a proteção sem trocar o condutor faz com que o cabo aqueça antes de o disjuntor desarmar, o que aumenta o risco de incêndio.

Como saber se o circuito é dedicado?

Desligue o disjuntor do circuito e verifique quais pontos da casa perdem energia. Se apenas a tomada do equipamento for afetada, o circuito é dedicado. Se outras tomadas ou luzes também desligarem, ele é compartilhado.

Reforma antiga precisa de DR e DPS?

Sim. O DR protege contra choque elétrico e o DPS reduz danos por surtos e descargas. A NBR 5410 orienta a presença desses dispositivos, e a atualização do quadro é uma das adequações mais recomendadas em reformas.

Dá para passar cabo novo pelo eletroduto existente?

Depende do diâmetro do eletroduto, da quantidade de cabos já instalados e das curvas do trajeto. Forçar a passagem danifica o isolamento. A avaliação deve ser feita no local, com o circuito desenergizado.

Você abriu a parede para a reforma e encontrou fios finos, emendas com fita isolante e um quadro sem identificação. A dúvida agora é se a fiação antiga aguenta os novos equipamentos ou se será preciso passar cabos novos. A passagem de cabos em reforma costuma ser decidida nesse momento, com a obra aberta, quando ainda dá para corrigir rota, bitola e proteção sem quebrar acabamento pronto. Este artigo mostra como identificar a insuficiência da fiação, o que a NBR 5410 exige em adequações e como planejar a execução por etapas.

Como saber se a fiação existente aguenta a nova carga

A fiação não é suficiente quando a seção do cabo é menor do que a exigida pela nova carga, quando o circuito já opera sobrecarregado ou quando o cabo apresenta sinais de aquecimento. A verificação começa pela soma das potências dos equipamentos que dividem o mesmo circuito, comparada à capacidade do cabo e do disjuntor instalados.

Na prática, o eletricista levanta três informações antes de qualquer decisão:

• Potência total dos equipamentos previstos para o circuito: chuveiro, ar-condicionado, forno, máquina de lavar e tomadas de uso geral.
• Seção do cabo atual, identificada pela bitola impressa na capa ou por medição quando não há marcação legível.
• Disjuntor e DR que protegem o circuito, com corrente nominal e curva de atuação.

Se o cabo for menor do que o necessário para a potência, ele aquece, a isolação se degrada e o risco de curto e incêndio aumenta. Trocar apenas o disjuntor por um maior, sem trocar o cabo, é uma das falhas mais graves em reformas: o disjuntor deixa de proteger o condutor.

Quando a troca de cabos é obrigatória na reforma

A troca é obrigatória quando a seção instalada é insuficiente para a carga, quando o condutor está danificado, quando o circuito não tem condutor de proteção (terra) ou quando a isolação está ressecada ou queimada. Nesses casos, emendar sobre o cabo antigo não resolve e esconde o problema dentro da parede.

Sinais de que a fiação precisa ser substituída

• Tomadas e interruptores que esquentam ou cheiram a plástico queimado.
• Disjuntor que desarma com frequência, mesmo sem aumento de carga.
• Luzes que piscam quando outro equipamento liga.
• Cabo com isolação rachada, endurecida ou com marcas escuras.
• Emendas fora de caixas de passagem, escondidas em paredes ou no forro.
• Ausência de condutor de terra nas tomadas.

Qualquer um desses sinais pede avaliação profissional antes de ligar os equipamentos novos. Não há como garantir que a fiação antiga suportará a carga sem inspeção e medição no local.

O que a NBR 5410 muda em reformas

A NBR 5410 define critérios de dimensionamento de condutores, proteção contra sobrecorrente e proteção contra choque elétrico. Em reformas, os pontos mais afetados são a separação de circuitos, a obrigatoriedade do condutor de proteção e o uso de DR e DPS em situações específicas.

Pontos que costumam exigir adequação:

• Circuitos separados para equipamentos de maior potência, como chuveiro e ar-condicionado, em vez de tudo em um único circuito.
• Condutor de proteção (terra) em todas as tomadas, com continuidade verificada até o barramento de terra do quadro.
• DR (dispositivo diferencial residual) para circuitos de tomadas em áreas molhadas e externas, protegendo pessoas contra choque.
• DPS (dispositivo de proteção contra surtos) quando a instalação ou o local exige proteção contra descargas atmosféricas e surtos de manobra.
• Identificação dos circuitos no quadro, com legenda clara para manutenção futura.

A norma orienta o dimensionamento e serve de referência para o orçamento e para a execução. Adequar a instalação evita retrabalho e reduz riscos elétricos.

Como planejar a passagem de cabos sem quebrar tudo

O planejamento começa antes de fechar paredes e forros. Com a obra aberta, o custo de passar cabos novos é menor do que depois do acabamento pronto, quando cada ponto exige quebra e recomposição.

Etapas que organizam a execução

1. Levantamento de cargas por ambiente, com potência e localização dos equipamentos.
2. Definição dos circuitos e do quadro de distribuição, prevendo espaço para disjuntores e DR.
3. Traçado dos caminhos de cabo por eletrodutos, forros, shafts e paredes, evitando cruzamentos desnecessários.
4. Dimensionamento dos condutores conforme a carga e a distância, considerando a queda de tensão.
5. Passagem dos cabos com identificação nas duas pontas e respeito ao raio de curvatura.
6. Testes e medições antes de energizar: continuidade, isolamento e funcionamento dos dispositivos de proteção.

Em imóveis comerciais e industriais, o raciocínio é o mesmo, com atenção extra à reserva de capacidade para expansão e à organização dos quadros. Em condomínios, áreas comuns e reformas de unidade precisam respeitar as regras internas e, quando aplicável, a documentação do condomínio.

Erros comuns que encarecem a reforma elétrica

Os erros mais caros são aumentar o disjuntor sem trocar o cabo, fazer emendas escondidas e misturar circuitos de alta potência com tomadas de uso geral. Cada um cria risco e gera retrabalho.

• Aumentar o disjuntor sem trocar o cabo: o condutor passa a operar acima da capacidade e aquece.
• Emendas fora de caixas: pontos de mau contato, aquecimento e dificuldade de manutenção.
• Circuitos misturados: um equipamento de alta potência derruba tomadas de outros ambientes.
• Ignorar o condutor de terra: risco de choque e funcionamento irregular de equipamentos sensíveis.
• Não identificar o quadro: cada manutenção futura vira teste por tentativa.

Corrigir esses pontos durante a obra é mais simples e mais barato do que depois do imóvel em uso.

Quando chamar um eletricista

Chame um eletricista sempre que houver dúvida sobre a capacidade da fiação, necessidade de novo circuito, troca de quadro ou adequação à NBR 5410. Intervenções em instalação energizada, medições de isolamento e alterações no quadro de distribuição exigem ferramentas e conhecimento técnico.

O diagnóstico profissional define o que pode ser aproveitado e o que precisa ser substituído, com orçamento claro por etapa. Isso evita comprar cabo em quantidade errada, trocar o que não precisa e deixar pontos críticos sem correção.

Se você está em Brasília ou no Distrito Federal e precisa avaliar a fiação antes ou durante a reforma, solicite um orçamento com a JMC Instalações Elétricas. Você pode enviar fotos pelo WhatsApp do quadro, das tomadas e dos pontos que serão alterados para agilizar o diagnóstico, ou falar com a JMC para agendar a visita técnica.

Perguntas frequentes sobre passagem de cabos em reforma

Posso aproveitar a fiação antiga se ela estiver em bom estado?

Sim, desde que a seção do cabo atenda à nova carga, o condutor de proteção exista e a isolação esteja íntegra. A avaliação é feita por inspeção e medição no local, não apenas por aparência.

Preciso trocar o quadro de distribuição na reforma?

Depende da capacidade, do estado dos componentes e da quantidade de circuitos previstos. Quadros antigos, sem espaço para DR e sem identificação, geralmente precisam de substituição ou ampliação.

Quanto tempo leva para passar cabos novos em uma reforma?

O prazo varia conforme o tamanho do imóvel, o número de circuitos e o acesso aos caminhos de cabo. Com a obra aberta, a execução é mais rápida do que em imóvel acabado.

É possível passar cabo novo sem quebrar parede?

Em alguns casos, sim, usando eletrodutos existentes, forros e shafts. Quando não há caminho disponível, é necessário abrir pontos específicos e recompor o acabamento depois.

Se os fios da sua instalação vivem embolados no quadro, esquentando ou caindo sozinhos, o problema raramente é estético. Cabos mal organizados e dimensionados errado aumentam o risco de curto, choque e princípio de incêndio. Neste artigo você vai entender como a organização do cabeamento elétrico depende da carga de cada circuito, da distância percorrida e do tipo de uso, e o que verificar antes de reformar ou ampliar o sistema em imóveis de Brasília e DF.

Por que a organização do cabeamento elétrico começa pelo dimensionamento

A organização não é só passar os fios por eletrocalha ou conduíte. Ela começa na escolha da bitola certa para cada circuito, porque um cabo fino demais aquece, derrete a isolação e provoca curto. O dimensionamento segue a NBR 5410 e considera a corrente que o circuito vai suportar, a queda de tensão ao longo do caminho e a temperatura ambiente.

Na prática, um chuveiro de 5500 W em 127 V puxa cerca de 43 A, o que exige cabo de 10 mm² e disjuntor adequado. Já um circuito de iluminação com 10 lâmpadas LED de 10 W consome menos de 1 A, podendo usar 1,5 mm². Misturar essas cargas no mesmo circuito é um erro comum que causa quedas de tensão e aquecimento.

Sinais de que o cabeamento está subdimensionado

• Disjuntores desarmando com frequência sem motivo aparente.
• Tomadas e interruptores com manchas de calor ou cheiro de queimado.
• Queda de luz quando um aparelho de alta potência liga.
• Fios com isolação derretida ou ressecada.

Se você notar qualquer um desses sinais, não basta trocar o disjuntor por um mais forte. Isso só transfere o problema para o cabo, que continua aquecendo. A solução é reavaliar a bitola e a proteção do circuito com um profissional.

Como a distância influencia a queda de tensão e a bitola dos cabos

Em obras maiores, como galpões, chácaras ou prédios comerciais, a distância entre o quadro e o ponto de uso é grande. Quanto maior o comprimento do cabo, maior a resistência elétrica e maior a queda de tensão. Se a queda passar de 4% (limite da NBR 5410 para circuitos terminais), o equipamento pode funcionar mal, motores esquentam e lâmpadas perdem brilho.

Para compensar, o profissional aumenta a bitola do cabo, mesmo que a corrente seja a mesma de um circuito curto. Por exemplo, um circuito de 20 A a 30 metros pode usar cabo de 4 mm², mas a 80 metros pode precisar de 6 mm² ou mais. Essa conta é feita no projeto elétrico, não no chute.

Erros comuns em obras com longas distâncias

• Usar a mesma bitola do projeto original em uma extensão de 50 metros.
• Emendar cabos no meio do caminho sem caixa de passagem.
• Passar cabos de circuitos diferentes juntos sem separação adequada.

Em qualquer obra, exija que o eletricista meça a distância real de cada circuito e apresente a memória de cálculo da queda de tensão. Isso evita retrabalho e protege os equipamentos.

Uso do imóvel define a quantidade de circuitos e a proteção

Uma casa de dois quartos não tem as mesmas necessidades de um escritório com 20 computadores ou de uma loja com freezers. O uso do imóvel define quantos circuitos independentes são necessários e quais dispositivos de proteção entram no quadro. A organização do cabeamento elétrico reflete essa divisão.

Na NBR 5410, cada circuito deve ter sua própria proteção, e cargas especiais como chuveiros, torneiras elétricas, fornos e ar-condicionado devem ter circuitos exclusivos. Isso facilita o desligamento seletivo em manutenções e evita que uma falha derrube a casa inteira.

Circuitos que não podem faltar em imóveis modernos

• Iluminação (pelo menos um circuito).
• Tomadas de uso geral (um ou mais, conforme a área).
• Tomadas de uso específico para chuveiro, forno, micro-ondas, máquina de lavar.
• Circuitos dedicados para ar-condicionado, especialmente em comércios.
• Circuito para o quadro de distribuição e proteções gerais.

Além dos disjuntores termomagnéticos, a NBR 5410 exige o dispositivo DR (diferencial residual) em áreas molhadas e externas, e o DPS (dispositivo de proteção contra surtos) é recomendado para proteger eletrônicos. A organização do quadro com identificação clara de cada circuito é parte da segurança e facilita futuras manutenções.

Organização física: identificação, separação e acabamento

Depois de dimensionar e dividir os circuitos, a organização física do cabeamento evita interferências e facilita a manutenção. Cabos de energia não devem ficar junto de cabos de rede ou telefonia sem separação, porque a corrente alternada pode induzir ruídos. Use eletrocalhas, perfilados ou conduítes com tampa e mantenha um raio de curvatura adequado.

Cada cabo deve ser identificado com etiquetas ou anilhas indicando o circuito a que pertence. No quadro, os disjuntores devem ter etiquetas claras, como “chuveiro”, “tomadas quarto”, “ar-condicionado sala”. Isso não é frescura: em uma emergência, você ou o eletricista precisa achar o circuito certo rápido.

O que observar em uma instalação organizada

• Cabos presos em eletrocalha ou condulete, sem fios soltos.
• Identificação em todos os circuitos, tanto no quadro quanto nos pontos.
• Separação entre cabos de energia e de dados.
• Quadro com disjuntores bem fixados e espaço para ventilação.
• Acabamento limpo, sem emendas expostas ou fita isolante improvisada.

Se você está reformando ou construindo em Brasília, vale pedir que o projeto elétrico seja feito ou revisado por um engenheiro ou técnico habilitado. A JMC Instalações Elétricas atende residências, comércios e indústrias no DF, com diagnóstico correto e orçamento claro antes de qualquer serviço.

Perguntas frequentes sobre organização de cabeamento elétrico

Posso organizar os fios do quadro eu mesmo?

Se você não tem conhecimento técnico, não mexa no quadro energizado. A reorganização envolve desligar circuitos, verificar conexões e identificar fases, neutro e terra. Um erro pode causar choque grave ou danificar equipamentos. Contrate um eletricista qualificado para qualquer intervenção no quadro.

Qual a diferença entre DR e DPS?

O DR protege contra fugas de corrente, que podem causar choques, e o DPS protege contra surtos de tensão, como descargas atmosféricas e manobras da rede. Ambos são importantes, mas têm funções diferentes. A instalação deve seguir a NBR 5410 e ser feita por profissional.

Como saber se meu cabeamento precisa de reorganização?

Se você sente cheiro de queimado, disjuntores caem com frequência, ou os fios estão expostos e embolados, a instalação precisa de revisão. Um eletricista pode fazer uma inspeção e indicar se basta reorganizar ou se é necessário redimensionar os circuitos.

Se você identificou algum desses problemas no seu imóvel em Brasília, não espere virar um curto ou incêndio. Solicite um orçamento à JMC, envie fotos do seu quadro pelo WhatsApp e receba uma avaliação técnica sem compromisso. Fale com a JMC e deixe sua instalação segura e organizada.

Se você já percebeu uma tomada esquentando, um cheiro de queimado perto do quadro ou quedas de energia frequentes em um mesmo ponto, o problema pode estar nas emendas elétricas mal feitas. Emendas são conexões entre cabos dentro de eletrodutos, caixas de passagem ou quadros de distribuição. Quando mal executadas ou sobrecarregadas, elas geram aquecimento, faíscas e risco de curto-circuito. Neste artigo, você vai aprender a identificar sinais de emendas problemáticas, entender quando é necessário criar um circuito dedicado e como decidir entre reparo pontual e revisão geral, sempre com segurança e conforme a NBR 5410.

O que são emendas elétricas e por que elas falham?

Emenda elétrica é a união de dois ou mais condutores para dar continuidade ao circuito. Ela é feita com conectores apropriados, fita isolante ou solda, mas o que garante segurança é a execução correta e a proteção adequada. A falha mais comum é a má conexão, que aumenta a resistência no ponto e gera calor. Outros problemas incluem emendas fora de caixas de derivação, torções inadequadas e uso de fita comum em áreas úmidas. Segundo a norma NBR 5410, emendas devem ser acessíveis para inspeção e manutenção, nunca enterradas ou escondidas em paredes sem caixa. Se você notar algum dos sinais abaixo, é hora de investigar.

Sinais de que uma emenda está com problema

• Tomadas ou interruptores que esquentam ao toque.
• Cheiro de plástico queimado próximo a caixas ou quadros.
• Disjuntores que desarmam com frequência sem motivo aparente.
• Lâmpadas que oscilam ou diminuem a intensidade quando outro aparelho liga.
• Manchas escuras ou derretimento na tomada ou no espelho.

Se algum desses sintomas aparecer, desligue o circuito e chame um eletricista qualificado. Não tente mexer com o sistema energizado.

Quando é necessário criar um circuito dedicado?

Um circuito dedicado é um ramal exclusivo que alimenta um único equipamento ou um grupo específico de cargas, sem compartilhar o mesmo disjuntor com outras tomadas ou luzes. Ele é necessário quando um aparelho tem alta potência ou exige alimentação estável, como chuveiros elétricos, fornos elétricos, máquinas de lavar, secadoras, ar-condicionado, micro-ondas, torneiras elétricas, motores industriais e equipamentos de informática sensíveis. A regra prática: se o equipamento consome mais de 1500 W ou o fabricante recomenda circuito exclusivo, crie um. Isso evita sobrecarga, quedas de tensão e desarmes constantes. Em uma revisão elétrica, o eletricista avalia a demanda de cada circuito e propõe a separação adequada.

Equipamentos que geralmente exigem circuito dedicado

• Chuveiro elétrico (potência acima de 5500 W).
• Forno elétrico e cooktop.
• Máquina de lavar e secadora.
• Ar-condicionado split (acima de 12000 BTUs).
• Torneira elétrica.
• Bomba de piscina ou poço.
• Equipamentos de TI ou servidores.

Além de separar o circuito, é preciso dimensionar corretamente o cabo, o disjuntor e o DR (dispositivo diferencial residual) para a carga. Um circuito dedicado mal dimensionado também pode falhar.

Como identificar a necessidade de um circuito dedicado na prática?

Para saber se um circuito dedicado é necessário, você pode fazer um teste simples: ligue o equipamento de alta potência e observe se as luzes piscam, se o disjuntor desarma ou se o fio esquenta. Isso indica que o circuito está sobrecarregado. Outra forma é verificar a bitola do cabo e a especificação do disjuntor no quadro. Se o disjuntor é de 10 A ou 15 A e o chuveiro é de 5500 W, o circuito está subdimensionado. Nesse caso, não basta trocar o disjuntor por um maior; é preciso refazer o circuito com cabo adequado e proteção correta. Um eletricista pode fazer uma medição de corrente com alicate amperímetro para confirmar a carga real. Se você está reformando ou mudando a disposição dos cômodos, aproveite para planejar circuitos independentes para cada área de alta demanda.

Passos para decidir entre reparo e circuito dedicado

1. Identifique o equipamento que causa o problema e sua potência.
2. Verifique o disjuntor e a bitola do cabo que alimenta esse ponto.
3. Observe se há outros aparelhos ligados no mesmo circuito.
4. Se a soma das potências ultrapassar a capacidade do circuito, é hora de criar um circuito dedicado.
5. Se o problema for apenas em uma emenda mal feita, o reparo local pode resolver, desde que a emenda esteja acessível e seja refeita corretamente.

Em casos de dúvida, consulte um profissional. Uma avaliação técnica evita retrabalho e aumenta a segurança.

Riscos de ignorar emendas mal feitas ou circuitos sobrecarregados

Ignorar esses problemas pode levar a choques elétricos, queima de aparelhos, interrupções no fornecimento e, em casos extremos, incêndios. O aquecimento excessivo em uma emenda pode derreter o isolamento dos cabos e causar curto-circuito. Em locais com materiais inflamáveis, como cortinas ou papéis, o risco é ainda maior. Além disso, emendas mal feitas são uma das principais causas de mau contato, que gera oscilações de tensão e danos a equipamentos eletrônicos. Por isso, qualquer sinal de problema deve ser tratado com prioridade. Não espere o disjuntor desarmar várias vezes para agir.

Como a JMC pode ajudar na revisão de emendas e circuitos dedicados?

A JMC Instalações Elétricas atende residências, condomínios, comércios e indústrias em Brasília e no Distrito Federal. Nossa equipe realiza diagnóstico completo, identifica pontos de emendas inadequadas e propõe soluções conforme a NBR 5410. Se for necessário criar um circuito dedicado, fazemos o dimensionamento correto dos cabos, disjuntores e dispositivos de proteção, com acabamento organizado e seguro. Trabalhamos com transparência: você recebe um orçamento claro antes do início do serviço. Se você suspeita de emendas problemáticas ou quer modernizar sua instalação, envie fotos do seu quadro e dos pontos críticos pelo WhatsApp. Nossa equipe analisa e retorna com uma orientação inicial. Solicite um orçamento sem compromisso e garanta a segurança da sua instalação elétrica.

Perguntas frequentes sobre emendas e circuitos dedicados

Posso fazer uma emenda dentro de um eletroduto?

Não é recomendado. A NBR 5410 exige que emendas sejam feitas em caixas de derivação, que permitem acesso para inspeção e manutenção. Emendas escondidas em eletrodutos dificultam a localização de problemas e aumentam o risco de falhas.

Qual a diferença entre emenda e circuito dedicado?

Emenda é uma conexão entre cabos; circuito dedicado é um ramal exclusivo para um equipamento. Uma emenda mal feita pode causar mau contato, mas um circuito dedicado resolve problemas de sobrecarga e queda de tensão.

Quando devo chamar um eletricista para revisar minhas emendas?

Se você notar qualquer sinal de aquecimento, cheiro de queimado, desarmes frequentes ou se está reformando o imóvel, é prudente fazer uma revisão. Um eletricista pode inspecionar todas as conexões e indicar as correções necessárias.
